產品簡介

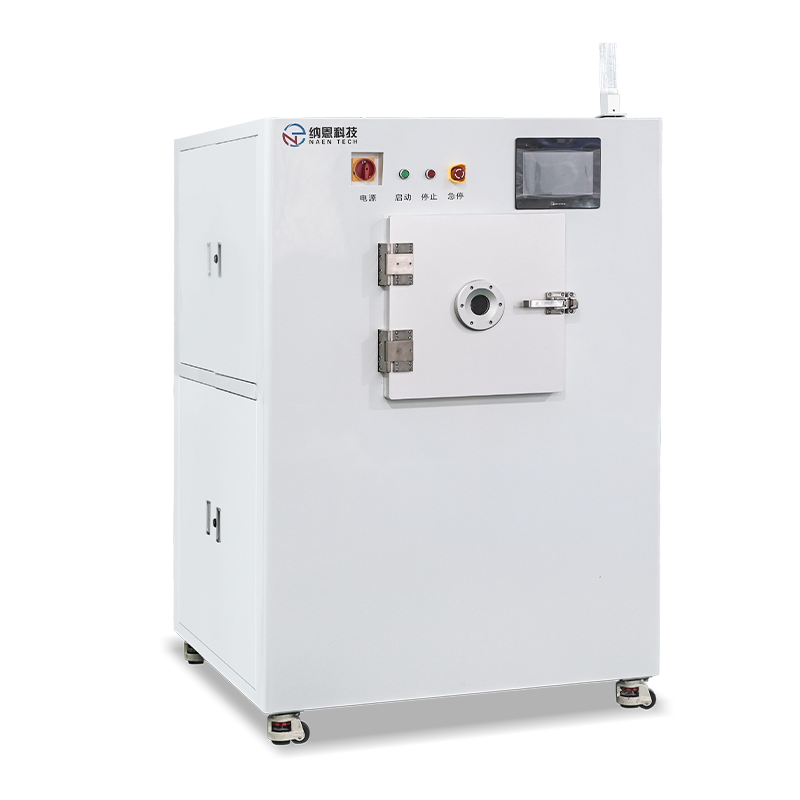

微波等離子清洗機，設備結構由五部分組成：外殼框架系統、微波放電系統、真空系統、供氣系統和控制系統。該設備控制方式為工控機+PLC，操作方式包括自動模式和手動模式，在自動模式下將不同工藝參數按照配方方式管理，可同時存儲50組不同的配方。設備設計有工作氣體耗盡報警、壓縮空氣壓力低于設定值報警、泵熱過載報警、反應倉泄露率過大報警等安全功能。
微波等離子清洗作為一種綠色無污染的高精密干法清洗方式，可以有效去除表面污染物，避免靜電損傷。微波等離子清洗與低頻或射頻放電產生的等離子體相比，相對于前兩者，微波等離子清洗機的優點在于：（1）無內部電極，可避免放電污染，能量轉換效率高，可產生大范圍的高密度等離子體；（2）無損傷工藝，自偏壓極??；（3）高電子密度，制備各種功能薄膜材料的速率較快；（4）離子沖擊小，對器件的損傷??；（5）不產生紫外線輻射。
正是因?yàn)榫哂幸陨蟽?yōu)點，微波等離子在一些工藝中具有不可替代性，例如一些電敏感器件制程中的去膠和清洗。由于激發頻率高，離子動能小，化學等離子作用在微波等離子中占主要部分，可以實現更均勻有效地清洗，在清洗中沒有物理等離子體所產生的物理沖擊和濺射現象，在高可靠性要求的器件尤其是敏感電路的制程清洗過程中，微波等離子清洗機成為關鍵首選的設備。
產品參數
| 型號 | NE-MW70 |
| 外形尺寸 | 1240(W)×1200(D) ×1800(H) mm |
| 腔體尺寸 | 390(W)*470(D)*400(H)mm; 73L |
| 載物臺尺寸 | Φ330mm |
| 等離子體發生器 | 頻率2.45GHz,功率0-1000W可調 |
| 腔體材質 | 航空鋁合金 |
| 電極規格 | 底部裝有可旋轉托盤，倉體右側安裝陶瓷基板，用于擴散微波 |
| 真空系統 | 雙級真空泵，進口氣動角閥、充氣閥，高精度真空計 |
| 氣路系統 | 標配2路工藝氣體，帶質量流量計，氣體流量0-500SCCM可調 |
| 控制系統 | 觸摸屏+PLC全自動控制，手動+自動兩種操作模式 |
| 輸入電壓 | AC380V,50/60Hz，三相五線100A |
產品應用
光刻膠底膜去除
氧化物還原
表面有機污染物去除
表面活化改性
封裝鍵合前清洗
表面親水性提升
