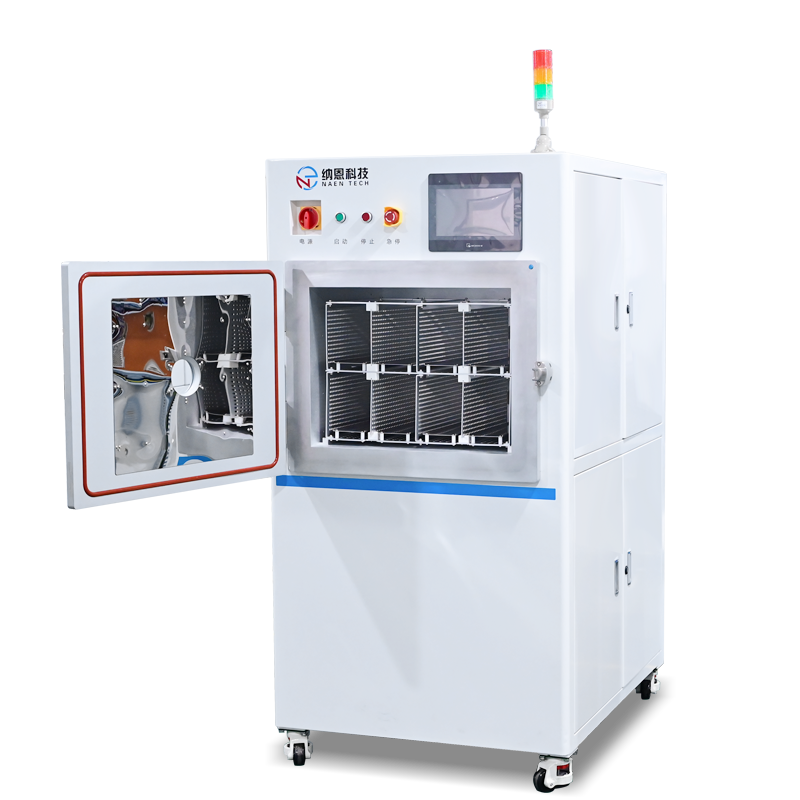

產品簡介
該LED料盒等離子清洗機主要適用于LED封裝基板清洗，能有效去除其表面的有機物、氧化物和微粒污染物，在LED封裝工藝流程中對固晶、鍵合及塑封等工序前增加等離子清洗，可有效提高粘貼性能及鍵合質量，等離子清洗在整個LED封裝工藝過程中的作用主要有防止包封分層、提高焊線質量、增加鍵合強度、提高可靠性以及提高良品率節約成本等。
相較于普通水平式等離子清洗機，該LED料盒等離子清洗設備采用垂直電極設計，當反應腔體抽真空后，射頻激發產生等離子體會因正負電極布局而做定向運動，被激發的等離子體在正負電極導向下，能夠做水平定向運動，再有向后抽真空力及白由重力共同作用下能夠做斜向下定向運動，從而能夠保證等離子體最佳撞擊清洗材料表面，從而實現最佳清洗效果并有良好的均勻性。
該設備通過調整電極板組件的配合，更加方便對LED料盒進行放置，同時可以提升LED支架等離子清洗的均勻度,合理優化布局電極板空間,可增加真空腔體內LED料盒的數量，根據料盒尺寸的不同可以做出適用于4料盒、8料盒、16料盒電極架，從而提升對LED料盒處理的效率。
產品參數
| 型號 | NE-IC08 |
| 腔體材質 | 航空鋁合金，軍工級密封 |
| 真空系統 | 雙級旋片泵+二級羅茨泵組合，最小真空度≤10pa |
| 工藝氣體 | 1路MFC工藝氣路 |
| 腔體尺寸 | W600×H450×D500(mm)，內部分為2層 ,每層4槽 |
| 腔體分布 | 共8槽，每槽尺寸135mm(W)×160mm(H) ×370 mm(D) |
| 等離子發生器 | 13.56MHz，500W可調 |
| 供電條件 | 380V |
| 外形尺寸 | 設備尺寸830mm(寬)×1200mm(高) ×1758 mm(深) |
| 整機最大功率 | 4000W |
產品應用
固晶前清洗
引線鍵合前清洗
塑封前清洗
上錫前清洗
有機污染物清洗
親水性能提升
