久久免费精品国产72精品_国产黄在观线免费_亚洲欧洲精品在线_97精品自在拍精选视频-精品欧美一区二区在线观看,AV网站免费线看精品,国产精品亚洲专区

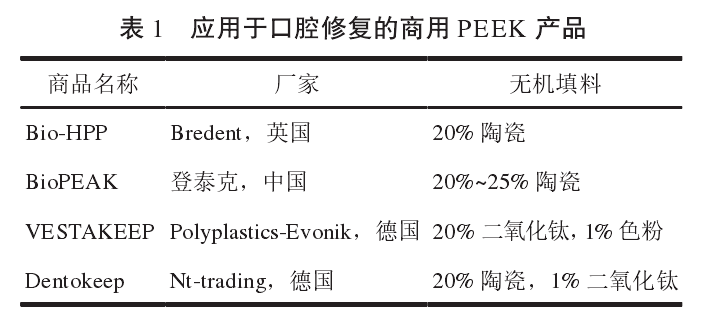

聚醚醚酮（Polyetheretherketone,PEEK）是一種人工合成的高分子半結(jié)晶聚醚芳烴類聚合物，其復(fù)合材料在口腔醫(yī)學(xué)領(lǐng)域可用于種植體、樁核、套筒冠、底冠及固定橋等的制作。與金屬、樹脂及陶瓷等傳統(tǒng)口腔修復(fù)材料相比，PEEK具有化學(xué)性質(zhì)穩(wěn)定、生物相容性良好、不易于菌斑聚集、耐磨性高等優(yōu)勢(shì)。臨床應(yīng)用中常通過添加碳纖維、二氧化鈦及陶瓷等填料以進(jìn)一步改善其彎曲強(qiáng)度、斷裂強(qiáng)度等力學(xué)性能，使其更適用于口腔功能負(fù)荷?，F(xiàn)已有多種應(yīng)用于口腔修復(fù)的商用PEEK產(chǎn)品（表1）。

經(jīng)改良的PEEK是一類具有發(fā)展?jié)摿Φ目谇恍迯?fù)材料，然而，由于PEEK的疏水性及較低的表面能，與樹脂基復(fù)合材料間的剪切粘接強(qiáng)度（Shearbondstrength,SBS）僅為（1.75±0.66）MPa，無法滿足臨床要求。因此，可以通過等離子表面處理方法改變PEEK表面形貌及化學(xué)性質(zhì)，以求提高其粘接性能。

PEEK等離子體處理提高粘接性能

等離子體（Plasma）被認(rèn)為是氣體、液體和固體之外的物質(zhì)第四態(tài)，由大量電離子、粒子、自由基等組成，整體近似電中性。等離子體處理的深度約為10nm，對(duì)材料原有體積及外形不產(chǎn)生影響。其不僅可去除PEEK表面有機(jī)殘留物，還可增加其表面自由能，將非極性表面轉(zhuǎn)變?yōu)闃O性表面，提升材料的親水性。等離子體的自由基可作用于PEEK的聚合鏈，打開PEEK的芳香環(huán)，促使其表面C-O和C-N官能團(tuán)的形成，從而使PEEK與樹脂產(chǎn)生致密的化學(xué)交聯(lián)。

等離子體按溫度可分為高溫和低溫等離子體，其中常用于口腔修復(fù)材料表面改性的低溫等離子體溫度接近室溫，較易于制取。按制取設(shè)備壓力又可分為低壓和常壓等離子體，兩者均能對(duì)PEEK表面粘接性能產(chǎn)生明顯改善。相較于傳統(tǒng)噴砂或硫酸酸蝕，等離子體可以較容易地處理具有復(fù)雜形狀結(jié)構(gòu)的材料表面，操作敏感性低，且副產(chǎn)物少，更為環(huán)保，因此有望成為替代傳統(tǒng)方法的表面改性方法。

聚醚醚酮PEEK因其良好的化學(xué)穩(wěn)定性和優(yōu)越的力學(xué)性能受到廣泛關(guān)注，但聚醚醚酮疏水且具有化學(xué)惰性，粘接性能較差，嚴(yán)重阻礙了其臨床應(yīng)用。等離子體中，存在自由基或者電子，可以與PEEK表面發(fā)生反應(yīng)，最終在PEEK表面修飾相應(yīng)的官能團(tuán)（如-NH2，-OH和-COOH），同時(shí)還能增加PEEK表面的粗糙度，改變PEEK表面的親疏水性，從而提高其粘接性能。
