久久免费精品国产72精品_国产黄在观线免费_亚洲欧洲精品在线_97精品自在拍精选视频-精品欧美一区二区在线观看,AV网站免费线看精品,国产精品亚洲专区

碳納米管又稱巴基紙,自從1991年被日本物理學(xué)家飯島澄男發(fā)現(xiàn)以來,引起人們的廣泛關(guān)注。碳納米管直徑一般為2~20nm,根據(jù)石墨烯的層數(shù)可以分為Sing-walled　nano-tubes(SWNTs)和Multi-walled　nanotubes(MWNTs)。碳納米管以其良好的力學(xué)性能和優(yōu)異的導(dǎo)電性,在復(fù)合材料、傳感器以及太陽能電池領(lǐng)域都有廣泛的應(yīng)用。尤其是碳納米管獨(dú)特的中空結(jié)構(gòu)非常有利于染料敏化劑的吸附。但是由于碳納米管分子之間存在較強(qiáng)的π-π雙鍵結(jié)合力,團(tuán)聚現(xiàn)象嚴(yán)重,自身溶解性能不好,并且在有機(jī)溶劑中的分散性能較差,對(duì)其應(yīng)用有一定的限制,所以需要對(duì)碳納米管進(jìn)行功能化處理。

目前,碳納米管功能化處理常見的方法有混酸處理、微波法和等離子體刻蝕。通過改性,不僅可以提高碳納米管在有機(jī)溶液中的分散性能,而且可以提高碳納米管表面活性,促進(jìn)其與其他復(fù)合物發(fā)生反應(yīng)。常見的混酸處理方法采用具有強(qiáng)氧化性的酸,比如HNO3、H2SO4,通過在碳納米管表面添加羥基、羧基等含氧官能團(tuán)來達(dá)到改性的目的。

但是這種方法產(chǎn)生的廢液會(huì)對(duì)環(huán)境造成污染,用時(shí)較長,并且會(huì)對(duì)碳納米管本身結(jié)構(gòu)造成損傷。相對(duì)于傳統(tǒng)的混酸處理方法,等離子處理技術(shù)不僅具有環(huán)保,節(jié)能和節(jié)約時(shí)間等優(yōu)點(diǎn),而且還可以選擇不同的氣氛,在碳納米管表面添加不同種類的官能團(tuán),以達(dá)到改善性能的目的。

氧等離子處理對(duì)碳納米管分散性的影響

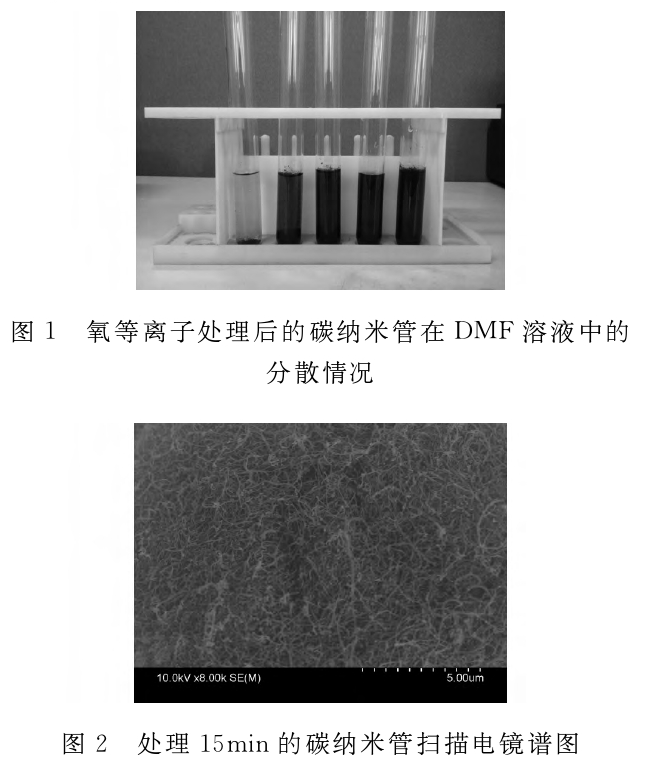

將10mg經(jīng)處理后的改性碳納米管分別至于20mL的DMF溶液中,超聲震蕩1h,然后靜置1h。圖1反應(yīng)的是氧等離子技術(shù)處理后的碳納米管在DMF溶液中的分散情況,從左向右試管分別裝有處理時(shí)間為0、5、10、15、20min的碳納米管分散液。由圖1可以看出,未經(jīng)氧等離子處理的碳納米管懸浮液出現(xiàn)明顯的分層,分散效果不好。處理5min和10min之后的碳納米管分散性能得到明顯的改善,當(dāng)處理時(shí)間為15min和20min時(shí),改性的碳納米管在DMF溶液中分散良好。這是因?yàn)槲刺幚淼奶技{米管分子之間存在較強(qiáng)的范德華力,團(tuán)聚現(xiàn)象嚴(yán)重,而氧等離子處理減弱了這種作用力。另外,氧等離子技術(shù)會(huì)在碳納米管表面接枝含氧官能團(tuán),有效改善其在有機(jī)溶劑中的分散性能。圖2為處理15min的碳納米管SEM譜圖。由圖可知,碳納米管直徑均勻,很少出現(xiàn)團(tuán)聚現(xiàn)象,這進(jìn)一步說明氧等離子技術(shù)對(duì)碳納米管改性成功,并且沒有對(duì)碳納米管基體造成傷害。

氧等離子處理可以有效提高碳納米管的表面活性,它以加速電子或者離子的形式給碳納米管施加能量,使其表面活化增強(qiáng),產(chǎn)生自由基。碳納米管進(jìn)一步與通入的氧氣發(fā)生反應(yīng),生成含氧官能團(tuán)，從而改善其在有機(jī)溶劑中的分散性能。
